Variant for manual operation
Circular shut-off dampers for shutting off the airflow in ventilation and air conditioning systems
■ Low-maintenance damper blade mechanism
■ Closed blade air leakage according to EN 1751, up to class 4
■ Casing air leakage according to EN 1751, class C
Optional equipment and accessories
■ Electric actuator
■ Spring return actuator
■ Pneumatic actuator
■ Auxiliary switch with adjustable switching points for capturing the end positions

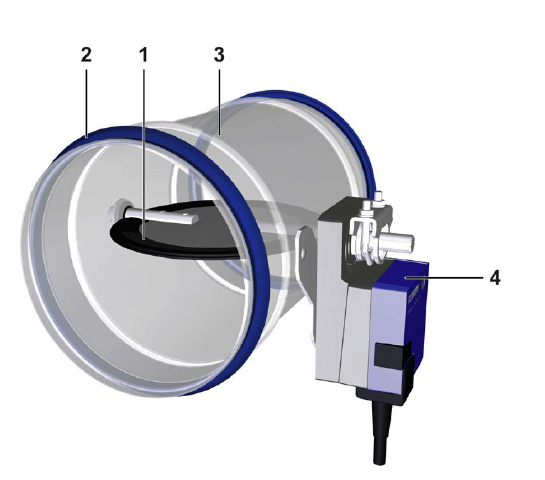

1 Damper blade with sealing profile
3 Lip seal
3 Casing
4 Actuator (optional)
Functional description
For airtight shut-off of volume flows in round air ducts. The basic version is shut off by manually actuating the damper blade.
Electrically or pneumatically operated actuators, which are available in different versions, can also be used to operate the damper blade. The versions differ with regard to the power supply and safety position (de-energised or de-pressurised state). Actuators with auxiliary switches for electrical monitoring of the damper blade position are also available.
The actuator of a damper blade must be controlled by a customer-side circuit and then moves the damper blade to the OPEN or CLOSED position.
Nominal sizes | 100 – 400 mm |
Permissable static differential pressure | 1500 Pa |
Operating temperature | 10 to 50 °C |
| AK | – | P1 | – | FL | / | 160 | / | G2 | / | BP0 | / | NO |
| | | | | | | | | | | | | | | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 Type
AK Shut-off damper
3 Construction
No entry: standard construction
FL Flanges on both ends
4 Nominal size [mm]
100, 125, 160, 200, 250, 315, 400
5 Accessories
No entry: without accessories
D2 Double lip seal on both ends
G2 Matching flanges on both ends
6 Actuator
No entry: Shut-off damper, manually adjustable
Open/Close actuators
B30 24 V AC/DC, 3-point
B32 24 V AC/DC, 3-point, with auxiliary switch
B40 230 V AC, 3-point
B42 230 V AC, 3-point, with auxiliary switch
BP0 24 V AC/DC, spring return
BP2 24 V AC/DC, spring return, with auxiliary switch
BR0 24 – 240 V AC, 24 – 125 V DC, spring return, with safety position
BR2 24 – 240 V AC, 24 – 125 V DC, spring return, with auxiliary switch, with safety position
Variable actuators
B20 24 V AC/DC, modulating, 2 – 10 V DC
B22 24 V AC/DC, modulating 2 – 10 V DC, with auxiliary switch
Pneumatic actuator with safety position
TN0 Pneumatic actuator 0.2 – 1 bar
7 Damper blade position
Only with spring return actuator or pneumatic actuator
NO de-energised/de-pressurised OPEN (Normally Open)
NC de-energised/de-pressurised CLOSED (Normally Closed)
Order example: AK-P1-FL/160/G2/BP0/NO
| Type | AK |
| Material | Powder-coated RAL 7001 (silver grey) |
| Construction | Flanges on both ends |
| Nominal size [mm] | 160 |
| Accessories | Matching flanges both ends |
| Actuator | 24 V AC/DC, spring return actuator |
| Damper blade position | de-energised/de-pressurised OPEN (Normally Open) |
