QLI

Индуктивен тип дифузор отместващ потока с номинални дължини от 900, 1200 и 1500 мм, с вертикален топлообменник и кондензна вана

Индуктивен тип дифузор отместващ потока с двутръбен или четиритръбен топлообменник за подпрозоречен монтаж. Кондензната вана е полезна, ако температурата временно падне под точката на оросяване.

  • Висока мощност на отопление и охлаждане с нисък дебит на кондиционирания първичен въздух и ниско ниво на звукова мощност
  • Високи нива на комфорт благодарение на ниска скорост на въздушния поток в работната зона
  • Три варианта на дюзи, за да се оптимизира индукцията на базата на изискванията
  • Две различни положения на топлообменника


Допълнително оборудване или принадлежности

  • Блок на управлението
  • Системи за закрепване за стенно и подово закрепване
  • Прахово покритие в много различни цветове, напр. RAL CLASSIC или NCS

Приложение

Приложение

  • Индуктивен тип дифузор отместващ потока от тип QLI за подпрозоречен монтаж
  • Високи нива на комфорт благодарение на турбулентен въздушен поток и ниска скорост на въздушния поток в работната зона
  • Двутръбни или четиритръбни топлообменници позволяват добри нива на комфорт с нисък дебит на потока на кондиционирания първичен въздух
  • Енергийно ефективно решение понеже водата се използва като среда за отопление и охлаждане
  • Предизвикване на изтласкващ поток
  • Избор на местоположение за щуцера на първичния въздух при тясната страна; капачката трябва да бъде съответно сменена

Специални характеристики

  • Ниско турбулентно изпускане на подаван въздух като индуктиране на изтласкващ поток
  • Вертикален топлообменник като двутръбна или четиритръбна система, незадължителна кондензна вана, включително и дренажно устройство, което може да бъде свързано към тръба за конденз (да се достави от трета страна)
  • Свързвания към вода при тясната страна, външна резба G½" и плоско уплътнение

Описание

Варианти

  • WVL: Топлообменник отпред, свързване на водата отляво
  • WVR: Топлообменник отпред, свързване на водата отдясно
  • WHL: Топлообменник отзад, свързване на водата отляво
  • WHR: Топлообменник отзад, свързване на водата отдясно

Конструкция

  • Галванизиран
  • P1: Прахово покритие RAL 9005, черно, ниво на блясък 70 %

Приспособления

  • W0: Закрепване на стена
  • B0: Закрепване на под
  • WB: Закрепване на стена и под
  • Кондензна вана

Полезни допълнения

  • Свързващи маркучи
  • Управляващо оборудване, състоящо се от управляващо табло, включително и контролер с вграден датчик за температурата в помещението; вентили и задвижващи механизми на вентилите; и съединители, работещи на натиск

Конструктивни характеристики

  • Щуцерът е подходящ за кръгли въздуховоди съгласно EN 1506 или EN 13180
  • Три варианта на дюзи, за да се оптимизира индукцията на базата на изискванията
  • Вентилационни клапи

Материали и повърхности

  • Корпусът, въздушната решетка и камерата за първичен въздух с щанцовани дюзи са изработени от галванизирана листова стомана
  • Топлообменник с медни тръби и алуминиеви ребра
  • Изложените повърхности са или галванизирани или черни (RAL 9005)

Техническа информация

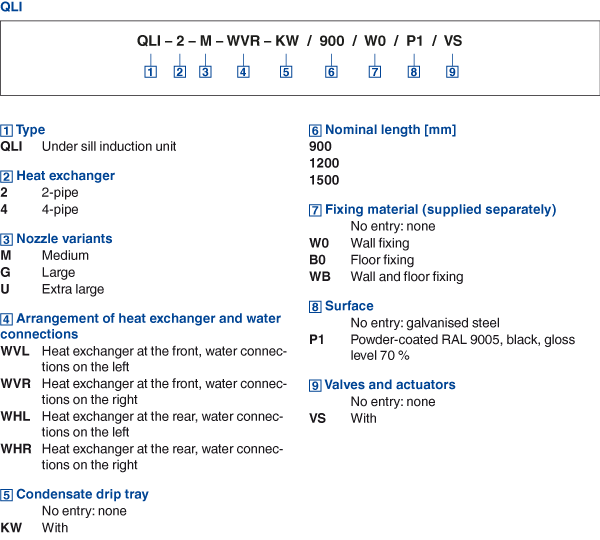

  • Order code
qli
qli
qli
qli

Изтегляния

информация за продукт

сертификати
