WGF

Специално за монтаж на фасади

Външни жалузи – специално за монтаж на фасади – като защита на климатични системи от пряко навлизане на дъжд, листа и птици в отворите за свеж въздух и за отработен въздух

  • Максимална ширина от 2 000 мм, максимална височина от 2 500 мм за секция
  • За монтаж във фасади или за конструкция на ограждания за машини или електрическо оборудване
  • Ниско диференциално налягане благодарение на ламели с аеродинамичен профил
  • Нисък регенериран шум на въздуха
  • Всички аеродинамични данни се измерват в аеродинамични и акустични лаборатории
  • Варианти, изработени от галванизирана листова стомана или алуминий
  • Гъвкаво разполагане на секциите за покриване на големи зони (трябва да бъдат закрепени към поддържаща конструкция, която да се достави от трета страна)


Допълнително оборудване или принадлежности

  • Ъглова секция
  • Мрежа против насекоми
  • С прахово покритие или анодизирана

Приложение

Приложение

  • Външни жалузи от тип WGF за отворите за свеж въздух и за отработен въздух на климатични системи
  • Защита от пряко навлизане на дъжд, както и на листа и птици
  • Препоръчителна входна скорост за отвори за свеж въздух 2 – 2,5 м/с макс.

Специални характеристики

  • Ниско диференциално налягане и нисък шум благодарение на ламели с аеродинамичен профил
  • Едрогабаритно покритие на цели фасади или на отвори за входящ въздух и изпускане на външни стени; еднороден изглед с обикновени ламели, без отвличащи фланци
  • Здрава конструкция
  • Много големи размери (височина и ширина) са на разположение, затова може да бъде монтиран всякакъв брой секции, разположени една до друга или една над друга (необходима е поддържаща конструкция)
  • Свободна зона от прибл. 50 %, въз основа на B × (H – 0,125 м)

Описание

Варианти

  • WGF-T: Фасадна външна жалуза, изработена от галванизирана листова стомана, междинна секция
  • WGF-E: Фасадна външна жалуза, изработена от галванизирана листова стомана, ъглова секция
  • WGF-AL-T: Фасадна външна жалуза, изработена от алуминий, междинна секция
  • WGF-AL-E: Фасадна външна жалуза, изработена от алуминий, ъглова секция

Конструкция

  • Телена мрежа, изработена от галванизирана стомана
  • 2: Телена мрежа, неръждаема стомана (само WGF-AL)

Части и характеристики

  • Назъбени ъглови профили (ляв и десен)
  • Обикновени ламели и долна ламела
  • Телена мрежа
  • Незадължителна мрежа против насекоми
  • Закрепващи елементи за ламелите, назъбения ъглов профил (ако B > 2 000 мм: комбинация от няколко назъбени ъглови профила) и телена мрежа

Конструктивни характеристики

  • Ламели, дебелина на материала от 1,25 mm за стомана, 2 мм за алуминий
  • Свободна зона от прибл. 50 %, въз основа на B × (H – 0,125 м)
  • Назъбен ъглов профил, с отвори за закрепване отстрани и отзад, дебелина на материала 3 мм
  • Телена мрежа отзад, размер на клетката на мрежата 20 × 20 × 1,8 мм
  • Незадължителна мрежа против насекоми, размер на клетката на мрежата 1,25 × 1,25 × 0,4 мм

Материали и повърхности

WGF (стомана)

  • Ламели и назъбени ъглови профили, изработени от щампована галванизирана листова стомана, материал № DX51D+Z150-200-NAC
  • Телена мрежа, изработена от галванизирана стомана
  • Назъбени ъглови профили, черно прахово покритие (RAL 9005)
  • P1: Прахово покритие, цвят RAL CLASSIC
  • PS: Прахово покритие, цвят NCS или DB


WGF-AL (алуминий)

  • Алуминиеви ламели, материал № EN AW-6060 T66
  • Назъбени ъглови профили, изработени от щампована галванизирана листова стомана, материал № DX51D+Z150-200-NAC
  • Телена мрежа, изработена от галванизирана стомана
  • Назъбени ъглови профили, черно прахово покритие (RAL 9005)
  • P1: Прахово покритие, цвят RAL CLASSIC
  • PS: Прахово покритие, цвят NCS или DB
  • S2: Анодизиран по EURAS стандарт, E6-C-31...35
  • S3: Анодизиран по EURAS стандарт, E6-C-0

Техническа информация

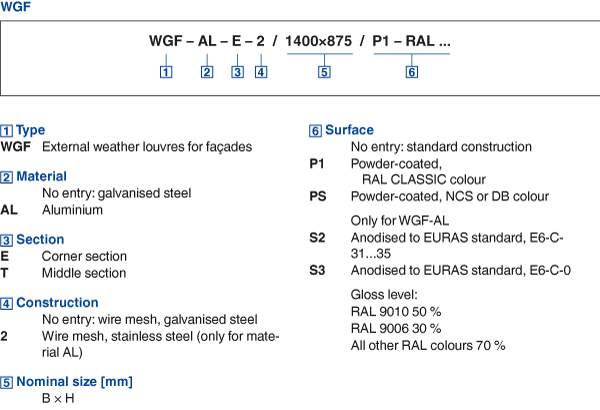

  • Order code
wgf
wgf
wgf
wgf
wgf_1
wgf_2
wgf
